SCB10干式變壓器
干式變壓器
適用范圍：
適用于高層建筑、機場、車站、碼頭、電廠、變電站等。特別適合于易燃易爆等防火要求高的場所安裝使用。
產品詳情
本公司生產的干式變壓器其性能指標負荷各項標準，經用戶使用證明運行可靠，達到國家先進水平。該系列產品采用國外先進的制造技術，設計圖紙及技術文件齊全、正確、清晰，生產設備先進，制造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。
SCB10型環氧樹脂澆注干式變壓器根據標準《干式電力變壓器》制造，本產品性能損耗低，節能效果好，運行經濟，免維護。除工藝結構先進，抗短路、霄電沖擊水平高外，還具有阻然、防潮、防塵、噪音低等特點，可深入負荷中心。廣泛適用于高層建筑、機場、車站、碼頭、電廠、變電站等。特別適合于易燃易爆等防火要求高的場所安裝使用。
本公司生產的標準型變壓器為不帶外殼，防護等級為IP00，如客戶需要可提供防護等級為IP20和IP23的外殼。外殼可根據客戶要求選用普通鋼板、不銹鋼板、鋁合金等材料制作，并作酸洗、磷化、噴塑等處理。溫度控制顯示儀、負荷測錄儀安裝在外殼低壓側，方便用戶觀察，安全可靠。

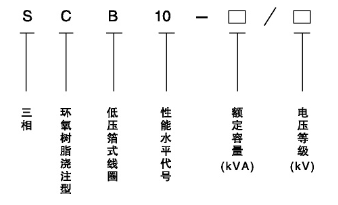

二、型號及含義
鐵心材料選用優質冷軋硅鋼片，結構采用45度階梯全斜接縫，并進行一體固化，從而改善了接縫處的磁通分布，減小了鐵心的振動能量，有效地降低了空載損耗，空載電流和鐵心噪音。
高壓線圈采用優質F級絕緣的通道線與國際先進的絕緣材繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊，抗溫度變化，抗開裂和極好的散熱性能。
采用多級分段圓筒式結構，有較強的承受過電壓能力，和很低的局部放電水平，線圈裝模經真空干燥后澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔、空穴。
低壓線圈采用箔式結構，有效地解決了低電壓大電流線圈采用線繞形式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。繞制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。
低損耗，空損及負損均低于國家標準。特別適合于冶金、化工等高耗能制造業客戶。
低噪音，遠低于GB和IEC標準，通過ISO14001環保體系認證。特別適合于居民小區、酒店、學校等對靜音要求比較高的場合。
高可靠性，很好的抗短路能力和20%的長期過載能力。特別適合于對供電可靠性要求較高的場合，如醫院、礦山、工廠等。
防潮性能佳，可在潮濕環境下正常運行。
結構緊湊，占地面積少；安裝簡便，真正免維護。

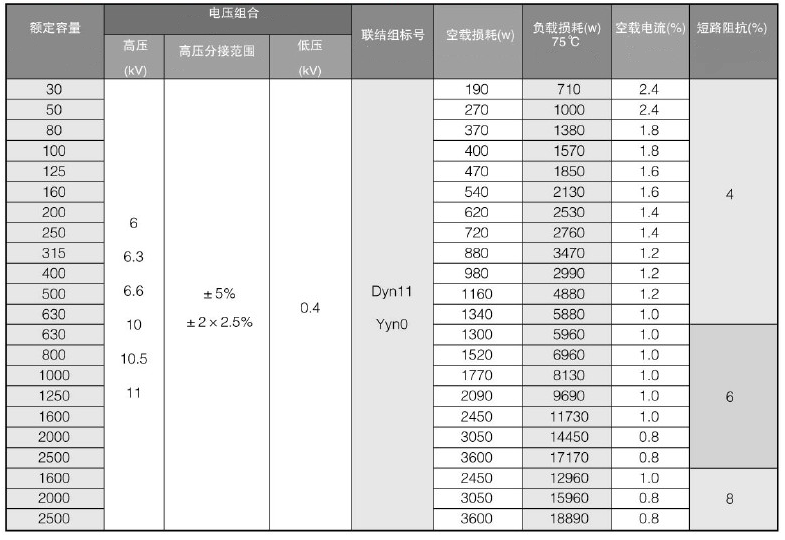

四、技術參數
